OC1002 是一款用以代替二极管整流 的 MOS 管整流器。
OC1002 内部集成了 2 个 30V/30mΩ 的 MOS 开关管以及比较器、电荷泵升压 电路等。通过比较器控制 MOS 管的栅极 驱动电路使得 MOS 开关管保持单向导通 特性。芯片支持的最大工作频率为 200Hz。 相对于二极管,MOS 管整流器具有更 小的导通压降,因此可大大降低导通损耗 减少发热并显著提高系统效率。

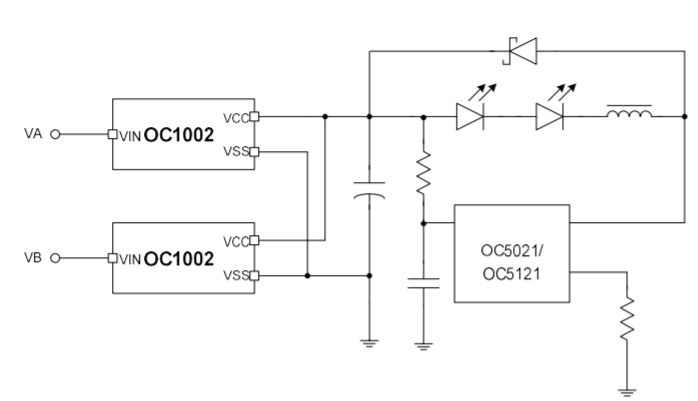

OC1002 特别适合需要无极性输入的 LED 汽车灯应用,一颗 OC1002 可代替 2 个二极管。
OC1002 采用 SOP8 封装。
特点 ◆集成双路 MOS,替代 2 个二极管 ◆最大输出电流:3A ◆低导通压降:70mv@2A ◆输入电压范围:5.5-24V ◆最高工作频率:200Hz ◆高效率:最高可提升 5%以上 ◆欠压保护:5.5V
应用领域 ◆汽车照明 ◆无极性输入/防反接二极管替代 ◆二极管整流桥替代
