CD5020/CYT5020A 国产高压PWM控制驱动器完美替代TI/LM5020

更新时间：2023-9-10 11:41:16 浏览数量：

品牌： CYT 型号： CD5020/CYT5020/CD5020A/CYT5020A 市场价： ~~100~~ 优惠价： 0.1

产品介绍

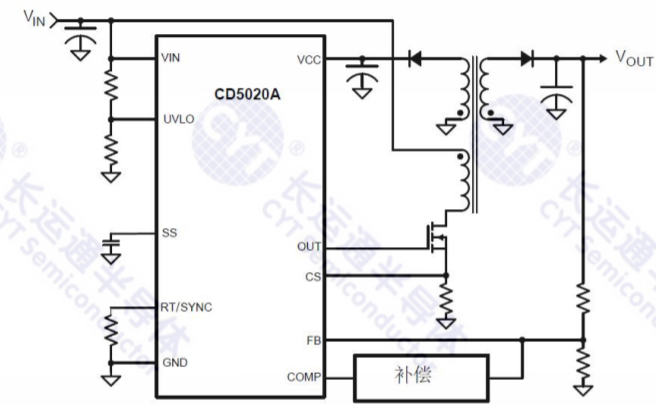

CD5020/CYT5020A 国产高压PWM控制驱动器完美替代TI/LM5020,是一款高压脉宽调制（PWM）控制芯片，它可以实现绝大多数单端拓扑电源输出转换。电压调节是基于电流模式控制并且简化了环路补偿的设计。包括一个高压启动调节器，可运行在一个范围最高可达100V的宽输入范围。该PWM芯片是专为高速振荡器设计的，频率范围最高1MHz，总传播延迟小于100ns。该芯片还包含误差放大器，高精度基准，欠压保护，逐周期过流保护，斜率补偿，软启动，振荡器同步能力和热保护功能。

功能描述：电流型高压PWM控制；

控制模式：基于电流模式控制；

输入电压：13V~90V；

温度范围：-40℃~125℃；

最大占空比：80%；

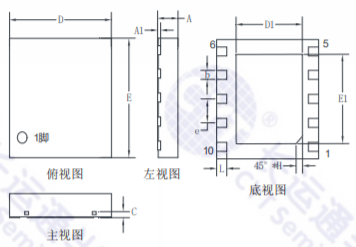

封装形式：VSSOP-10/WSON-10；

型号	功能描述	控制模式	输入电压	温度范围	最大占空比	封装形式	替代进口TI	规格书
CD5022/CYT5022	电流模式升压、SEPIC 和反激式控制	基于电流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	预览下载
CD5021/CYT5021	离线式脉宽调制PWM控制	基于电流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	预览下载
CD5041/CYT5041	级联PWM控制	基于电流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	预览下载
CD5032/CYT5032	电流型高压PWM控制	基于电流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	预览下载
CD5020/CYT5020	电流型高压PWM控制	基于电流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	预览下载
CD5020A/CYT5020A	电流型高压PWM控制	基于电流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	预览下载
CD5026/CYT5026	电流型有源嵌位PWM控制	基于电流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	预览下载
CD5030/CYT5030	电流型高压PWM推挽控制	基于电流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	预览下载
CD5025/CYT5025	电压型有源嵌位PWM控制	前馈电压模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	预览下载
CD5035/CYT5035	半桥拓扑功率转换PWM控制	电压控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	预览下载
