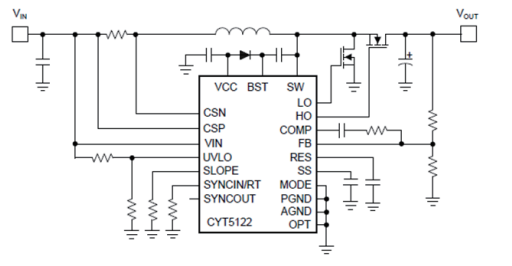

CYT5122是一款具有多相功能的同步升压控制器，适用于高效同步升压稳压器应用。控制方法基于峰 值电流模式控制。电流模式控制可提供固有线路前馈、逐周期电流限制和简便的环路补偿。 开关频率可编程至高达1MHz。通过两个支持自适应死区时间控制的稳健耐用型N通道MOSFET栅极驱 动器来实现更高效率。一个用户可选的二极管仿真模式还支持非连续模式运行，从而提高轻负载条件下的效 率。一个内部电荷泵可实现高侧同步开关的100%占空比（旁路运行）。一个180°相移时钟输出可实现简单 的多相位交错配置。其他功能包括热关断、频率同步、间断模式电流限制和可调线路欠压锁定。
• 最大输入电压：65V • 最小输入电压：3V（启动时为 4.5V） • 输出电压高达 100V • 旁路 (V OUT = VIN) 运行 • 1.2V基准电压，精度为 ±1% • 自由运行和同步开关频率最高可达1MHz • 峰值电流模式控制 • 稳健耐用的3A集成栅极驱动器 • 自适应死区时间控制 • 可选二极管仿真模式 • 可编程逐周期电流限制

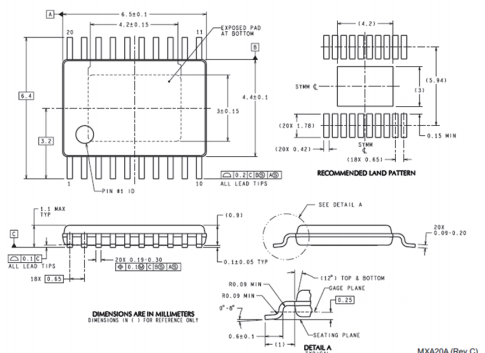

• 间断模式过载保护 • 可编程线路欠压锁定 (UVLO) • 可编程软启动 • 热关断保护 • 低关断静态电流：9μA • 可编程斜率补偿 • 可编程跳周期模式可减少待机功耗 • 允许使用外部VCC电源 • 电感器分布式直流电阻(DCR)电流感应功能 • 多相功能 • HTSSOP20封装
